 Functia P&ID modeler in Revit faciliteaza modelarea instalatiilor cu ajutorul desenelor P&ID in mod direct, prin preluarea informatiei din diagrame in mod automat si conversia in format Revit. |
Prin utilizarea acesteia se obtine simplificarea procesului de creare al instalatiilor si se asigura corespondenta intre schema 2D a instalatiei si modelul 3D.
P&ID modeler a fost creat pentru a inlocui modul de lucru bazat pe input manual, care presupune realizarea modelului 3D urmarind un desen tiparit cu reprezentarea schematica a instalatiei.

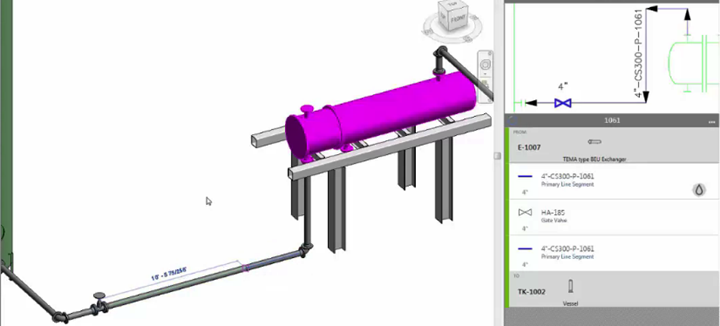

Desenele P&ID sunt direct accesate de Revit si cu ajutorul functiilor de configurare se realizeaza maparea elementelor din P&ID la elemente Revit (conducte, sisteme, fitinguri, accesorii si echipamente). Proprietatile obiectelor din P&ID sunt convertite in parametrii Revit iar clasele de obiecte P&ID devin familii Revit.
Pe masura ce modelul este realizat, Revit monitorizeaza ce a fost modelat si ce a ramas de modelat si valideaza corespondenta dintre desenul P&ID si instalatia in format 3D.
P&ID modeler ofera un model de colaborare in cadrul proiectelor de instalatii si de conlucrare intre aplicatii apartinand colectiei AEC (AutoCAD P&ID pentru realizarea desenelor schematice si Revit pentru realizarea modelului 3D al instalatiei).
De asemenea, ofera proiectantilor de instalatii tehnologice din industria de process & power posibilitatea de a utiliza Revit pentru obtinerea modelului 3D al instalatiei beneficiind de capabilitatile de modelare ale acestuia si de integrare cu restul elementelor de constructie aferente unei instalatii.
Autodesk Revit si AutoCAD P&ID sunt disponibile utilizatorilor in cadrul subscriptiei Autodesk AEC Collection.
 |
|
 |
