 Chiar si in conditiile in care un proiect este stocat pe servere private si nu utilizeaza facilitatile unei platforme BIM in cloud, exista metode simple si eficiente de a concepe un plan de control al calitatii conform cu cerintele BIM pentru procesul de proiectare sau cel de executie a lucrarilor de constructii. |
Odata ce modelul 3D al proiectului este disponibil si integreaza toate specialitatile implicate (arhitectura, MEP, structuri) intr-un singur fisier, se poate apela la Navisworks pentru controlul calitatii atat in faza PT a procesului de proiectare cat si ulterior in faza de executie.
Pentru orice model 3D se pot folosi instrumente de control al calitatii precum etichetarea elementelor de constructie, a obiectelor sau seturilor de obiecte din model (echipamente, grille, tubulaturi, obiecte sanitare sau corpuri de iluminat, etc) cu comentarii asociate.
Eticheta aplicata unui obiect din model aloca o informatie acelui obiect, care poate fi un comentariu, o sesizare, poate sa reflecte un status (montat sau nu, livrat, in curs de aprovizionare, defecte de executie sau erori de proiectare, etc).
Eticheta poate sa contina fotografii luate din santier, dar si alte fisiere ce pot fi asociate unui obiect (fisa tehnica, certificate de calitate, procese verbale) sau sa faca trimitere la site-ul producatorului printr-un link de tip URL.

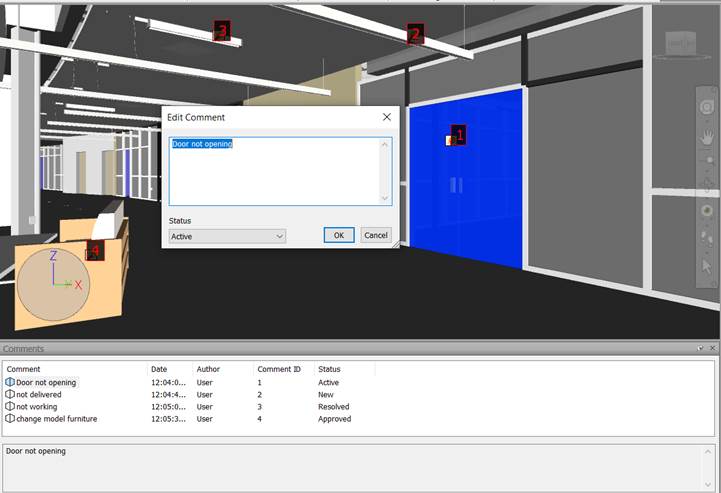

Etichetele Navisworks sunt dinamice, au un status propriu (New, Active, Approved, Resolved) ce poate fi modificat pe masura ce situatia se schimba in proiect sau on-site. Ele sunt intotdeauna semnate de persoana care le-a creat sau modificat, au in ID propriu de identificare si data la care au fost create.
Lista tuturor etichetelor aplicate intr-un proiect cu statusul si comentariile lor este disponibila atat in aplicatie, dar poate fi si salvata in rapoarte in format html si devine astfel disponibila si altor membrii ai echipei de proiect.
Procesul de creare si editare a etichetelor poate fi restrictionat la nivelul personalului cu atributii in controlul calitatii si transformat intr-un instrument valid de verificare si raportare al proiectului.
Etichetarea obiectelor poate deveni si o modalitate buna de a urmari statusul comenzilor de aprovizionare si un mod de a comunica permanent intre sefii de lucrari si echipele de achizitori.
Un model 3D prelucrat astfel pe toata perioada de executie a unui proiect devine un jurnal al proiectului ce ofera trasabilitate in timp si contine un istoric complet al evolutiei lucrarilor de executie, un adevarat instrument de control atat pentru antreprenori generali cat si pentru subcontractorii implicati in proiecte de constructii.
Autodesk Navisworks Manage este disponibil utilizatorilor ca subscriptie individuala sau in cadrul subscriptiei Autodesk AEC Collection.
 |
 |
|
